Ruijie WLAN Controller

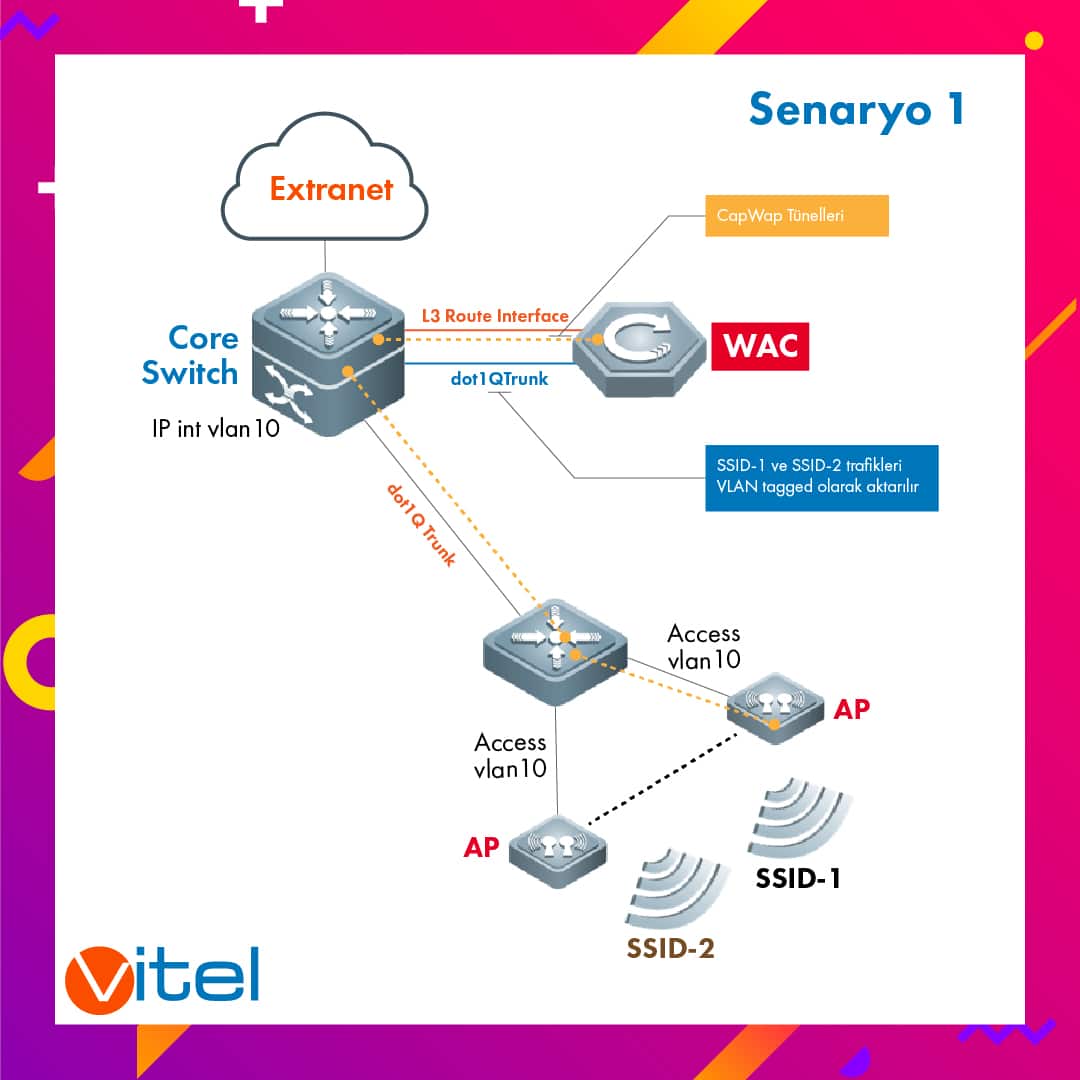

  • WAC, p2p Layer3 interface ile Core’a bağlanır. Bu port AP management ve capwap tünelin yapıldığı arayüzdür.
  • Ayrıca WAC’dan Core Sw’e bir dot1Q vlan trunk bağlantısı yapılır. Bu bağlantı ise wireless SSID trafiğini vlan tagged olarak taşır.
  • AP, kenar anahtarda VLAN 10 accces portuna bağlanır.
  • AP, vlan 10’dan otomatik IP alarak ( DHCP server Core Sw veya WAC olabilir.) AC’nin L3 arayüzüne ulaşır ve artık yönetilebilir durumdadır. Bu arayüzden WAC’a CapWap tüneller kuracaktır.

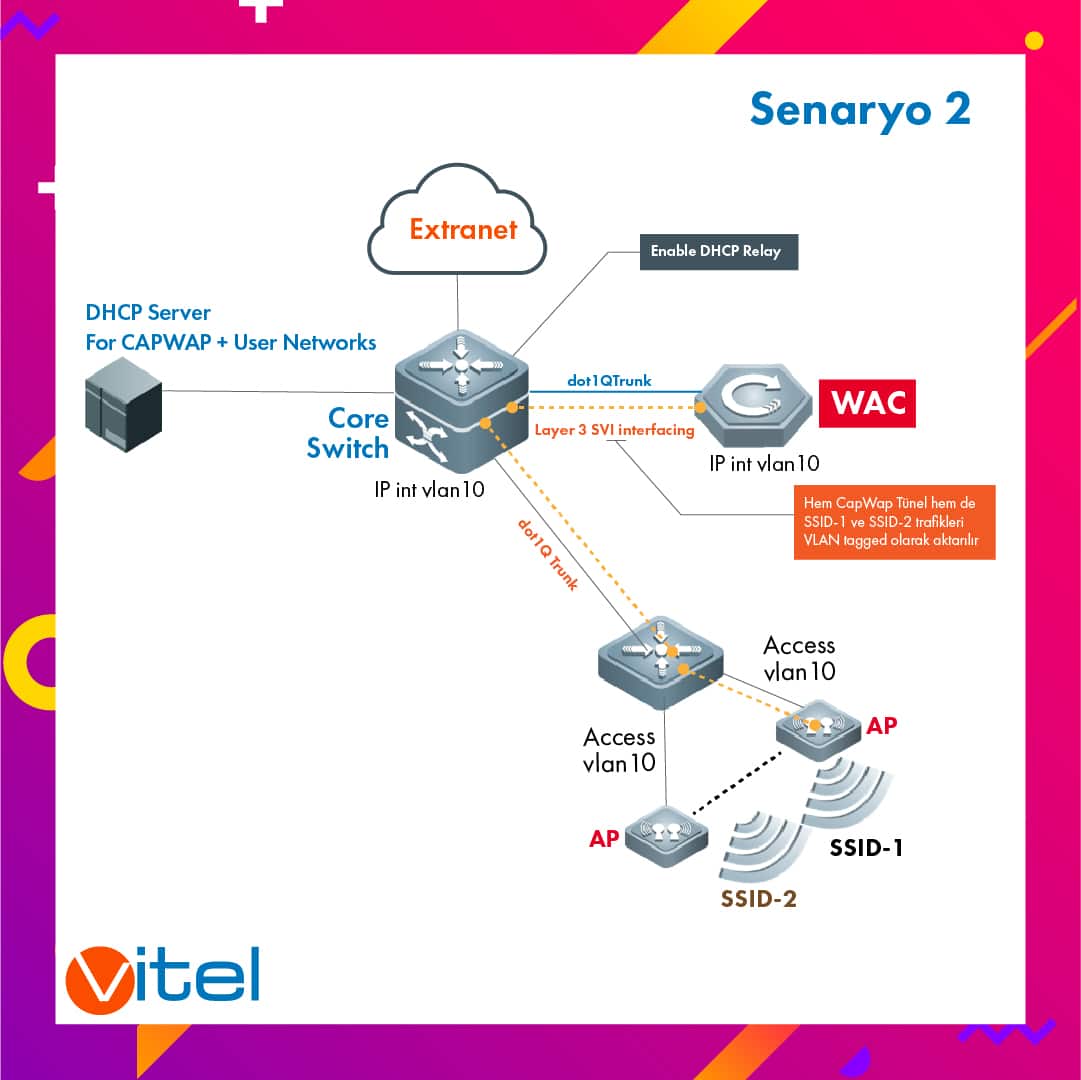

  • WAC, dot1Q vlan trunk ile Core Sw’e bağlanır. Bu bağlantı istenirse LACP ile çoğullanabilir.
  • WAC üzerinde Vlan 10 layer3 interface yaratılır. AP, vlan 10’dan otomatik IP alarak ( Core Sw üzerinde Relay edilerek dedike bir DHCP sunucudan) WAC’ın L3 arayüzüne ulaşır ve artık yönetilebilir durumdadır. Bu arayüzden WAC’a CapWap tüneller kuracaktır.
  • Bu dot1Q vlan trunk bağlantı üzerinde SSID trafiği vlan tagged olarak taşınır.
