Ruijie WLAN Controller Senaryoları

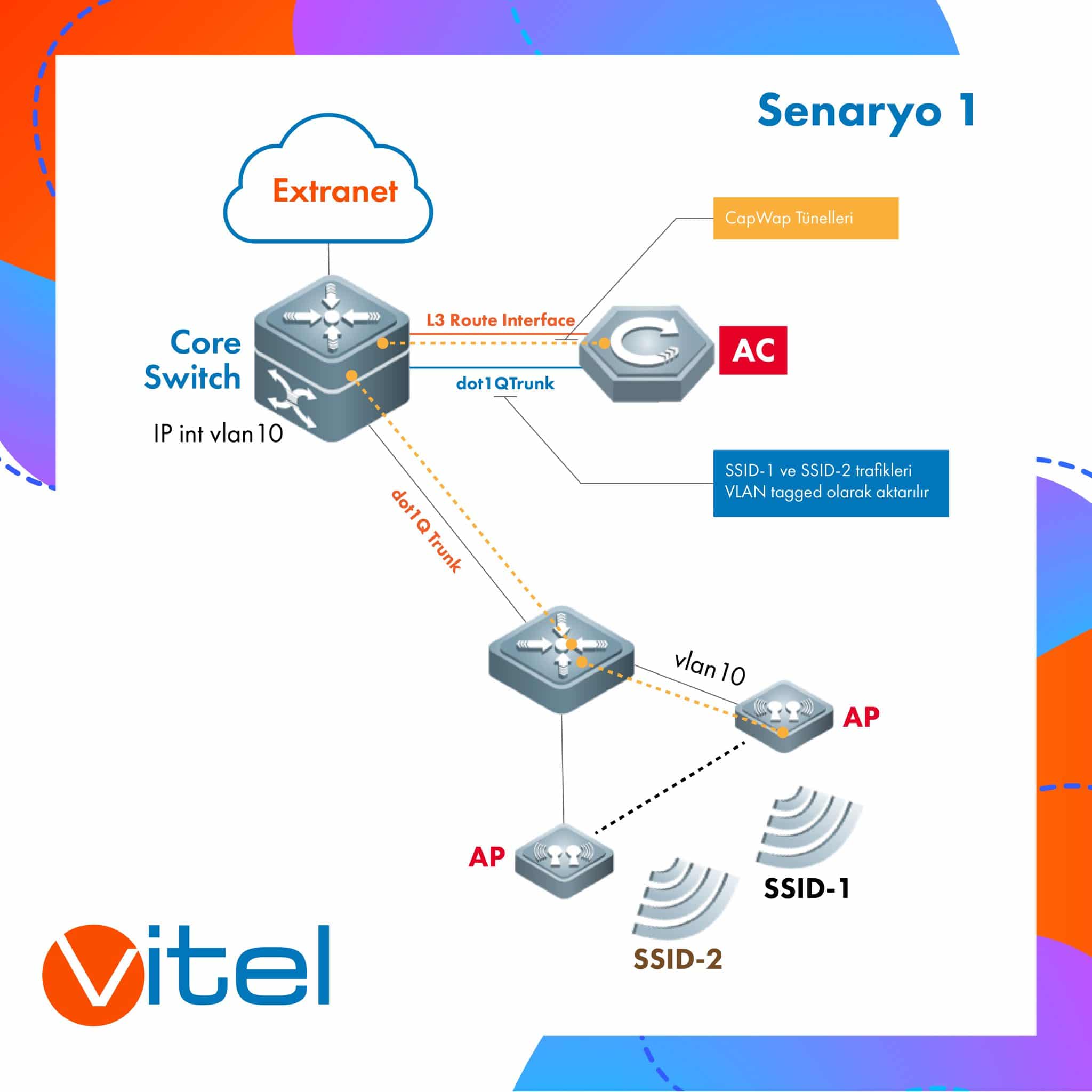

AC, p2p Layer3 interface ile Core’a bağlanır. Bu port AP management ve tünel portudur. Ayrıca AC’den Core Sw’e bir vlan trunk bağlantısı yapılır. Bu bağlantı ise SSID trafiğini vlan tagged olarak taşır.
AP, kenar anahtarda VLAN accces 10 portuna bağlanır.

AP, vlan 10’dan otomatik IP alarak ( DHCP server Core Sw veya AC olabilir.) AC’nin L3 arayüzüne ulaşır ve artık yönetilebilir durumdadır. Bu arayüzden AC’ye CapWap tüneller kuracaktır.





AC, dot1q vlan trunk ile Core Sw’e bağlanır.

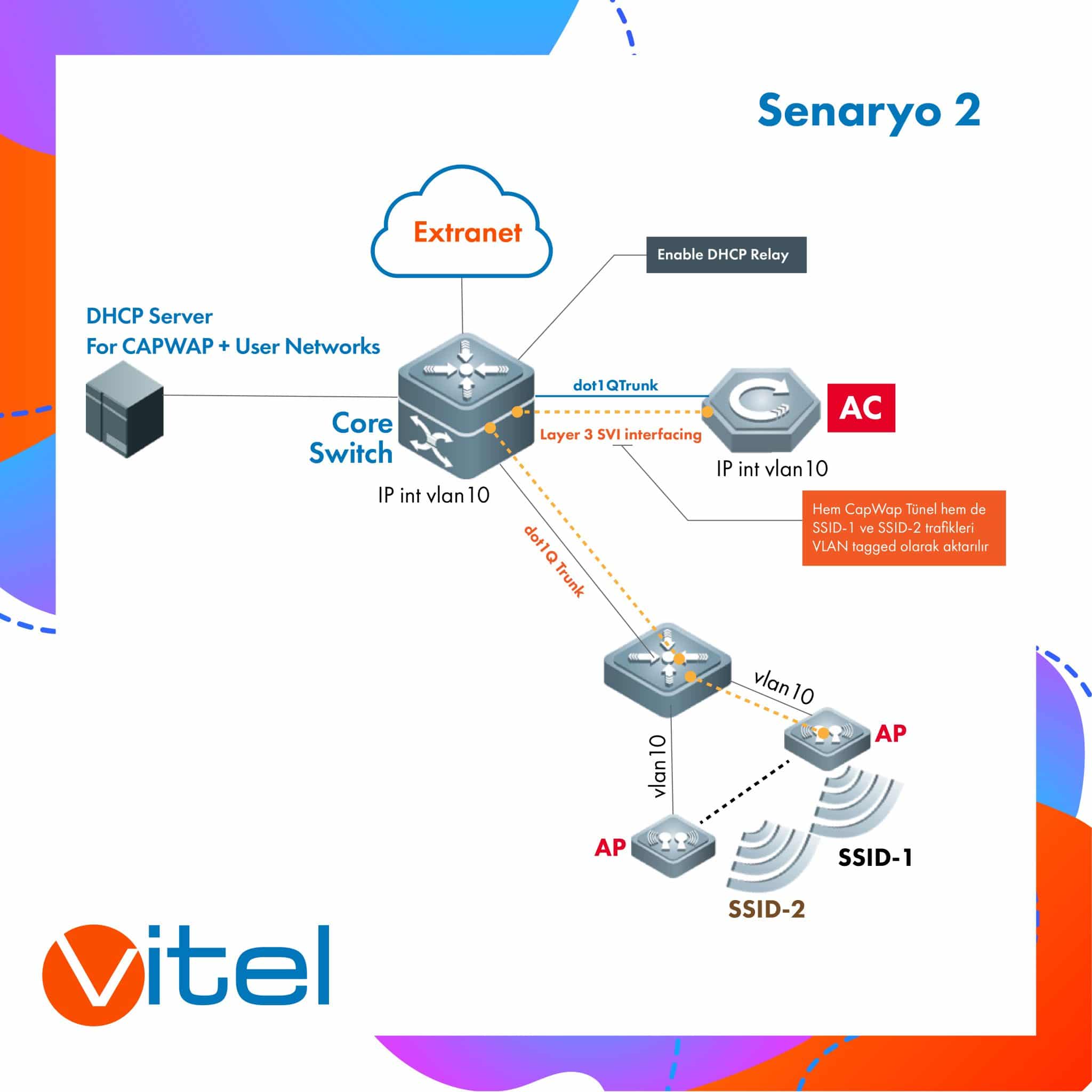

AC üzerinde Vlan 10 layer3 interface yaratılır. AP, vlan 10’dan otomatik IP alarak ( Core Sw üzeirnde Relay edilerek dedike bir DHCP sunucudan) AC’nin L3 arayüzüne ulaşır ve artık yönetilebilir durumdadır. Bu arayüzden AC’ye CapWap tüneller kuracaktır.

Bu vlan trunk bağlantı üzerinde SSID trafiği vlan tagged olarak taşınır.
