CloudGate Kurulum Kılavuzu

Bu dökümanda CloudGate ürün ailesinin temel kurulumuna yönelik bilgiler ele alınacaktır.

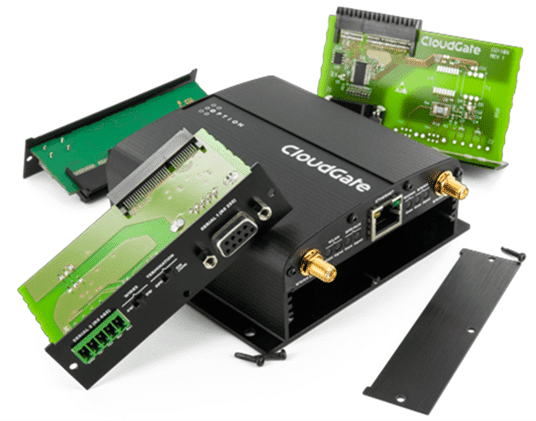

Ürünün temel görünümü yukarıda verilmiştir. Değişik modellerde konnektör ve slot farklılıkları olmakla birlikte uygulanacak yöntem temelde aynıdır.

Anten Kurulumu

Cihazın ön tarafında iki adet anten girişi mevcuttur, bu girişlere kutudan çıkan antenler monte edilmelidir. Anten konnektörü SMA olarak tercih edilmiştir. GSM sinyal seviyesinin düşük olduğu bölgelerde daha yüksek kazançlı anten kullanılabilir. Eğer antenler cihaza belli mesafedeki bir yere monte edilmek isteniyorsa yüksek kazançlı antenler tercih edilmeli, sinyal kaybı düşük kablo kablolar kullanılmalı ve kablo mesafesi olabildiğince kısa tutulmalıdır.

SIM Kart Montajı

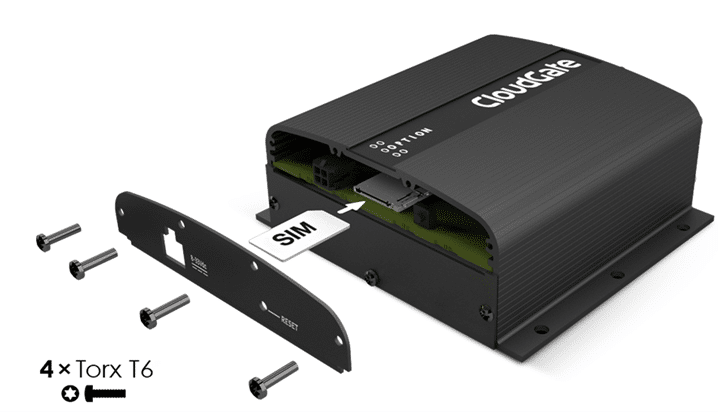

Cihazın SIM kart girişi arka kısımdadır. 4 adet T6 vida söküldükten sonra arka panel çıkarılabilir ve panelin arkasından erişilebilen SIM slotuna SIM kart takılabilir.

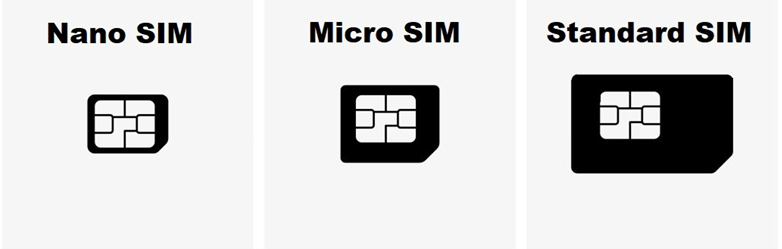

CloudGate serileri MicroSIM kullanır, uygun SIM kart takıldıktan sonra panel tekrar yerine monte edilebilir.

Genişletme Kartlarının Takılması

CloudGate modellerinin bir kısmında genişletme slotu bulunmamaktadır.

CloudGate üzerindeki iki genişletme slotundan biri önde, diğeri arkada yerleştirilmiştir. İki slotun yapısı birbirinden farklı olduğundan birine uygun olan bir kart diğerine takılamamaktadır. Genellikle WiFi gibi üzerinde anten bulunduran genişletme kartları cihazın arka paneline takılabilir, bu sayede öndeki GSM antenleri ile enterferans riski de ortadan kaldırılmış olur. Ön taraftaki slot büyük, arkadaki slot küçük olduğundan takılacak kartların konnektörüne bakılarak hangi slota takılabileceği kolaylıkla tespit edilebilir.

Kartlar takılırken cihaza kesinlikle elektrik verilmemelidir.

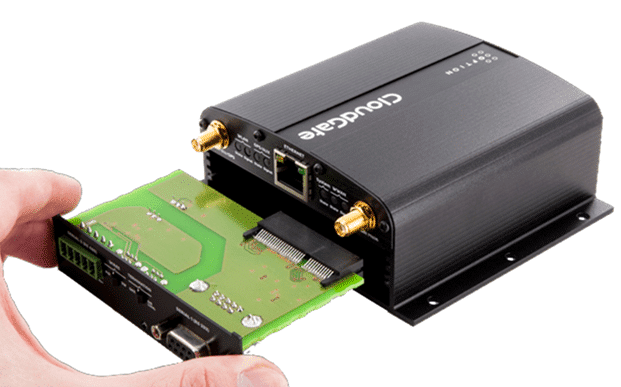

Slotu kapatan metal kapak sökülüp onun yerine genişletme kartı takılır.

CloudGate genişletme slotlarına takılabilecek kartların bir listesi aşağıdaki tablodan görülebilir.



Genişletme Kartı                                    Slot

WLAN Kartı (CG2131)                               Arka

WLAN Kartı (CG2101)                               Arka

WLAN AP Kartı (CG2102)                         Arka

Ekonomik Seri Kart (CG1101)                  Ön

Endüstriyel Seri Kart (CG1102)                Ön

Ethernet PoE Switch (CG1103)                Ön

Ethernet Switch (CG1104)                        Ön

Geliştirme Kartı (CG1105)                        Ön

Telematik Kart (CG1106)                          Ön

Telematik I/O Kart                                     Ön

(CG1106+CG3101)

Telematik CAN I/O Kart                           Ön

(CG1106 + CG3102)

Breadboard Kart (CG1108)                      Ön




CloudGate Aktivasyonu

Donanımsal kurulumlar yapıldıktan sonra cihaza elektrik verilip ilk kurulum adımlarına geçilebilir. Cihaz 9-33V DC aralığındaki bir voltajla çalışabilmektedir. Değişik modellerde farklılıklar olabileceğinden kullanılacak CloudGate modelinin donanım dökümanı kontrol edilmelidir.

Cihaza elektrik verildikten sonra ön paneldeki LED uyarı ışıkları takip edilmelidir. Normal bir operasyonda “System” ve “WAN” LED’leri yeşil yanıyor olmalıdır. Farklı bir durum sözkonusu ise donanım el kitabından kontrol edilerek sorunun kaynağı belirlenebilir.

Cihaz internet erişimini sağladıktan sonra otomatik olarak yönetim sunucusuna bağlanmaya çalışır, ardından uygun güncelleme yazılımı ve konfigürasyon dosyalarını indirir ve bunları yükler.

Cihazın yazılım güncellemesi kullanıcı tarafından uzaktan yapılabileceği gibi cihazın yeniden başlatılması veya kullanıcının belirlediği periyodun gelmesi durumunda  otomatik olarak yapılması da sağlanabilir.

Cihaz açıldıktan sonra bir ethernet kablosu ile ağa bağlanarak diğer ayarların yapılmasına geçilebilir. Cihazın varsayılan erişim bilgileri şöyledir:

  • IP Adres:168.1.1
  • Kullanıcı Adı: admin
  • Şifre: admin

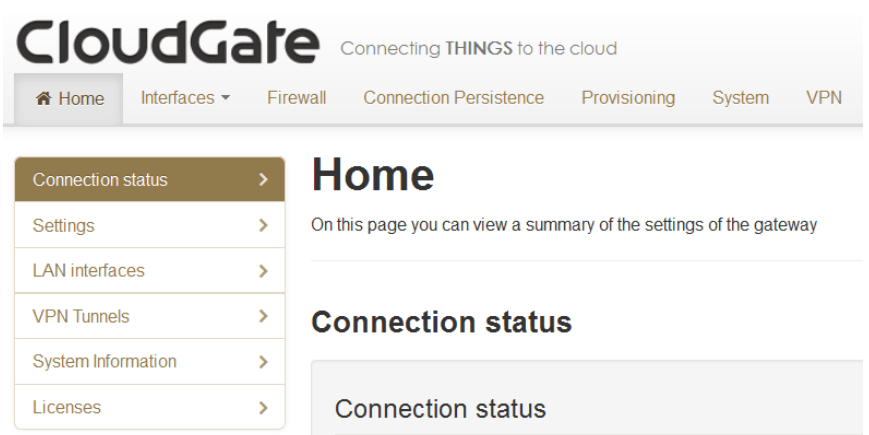

Erişim sağlandıktan sonra cihazın ana menüsü aşağıdaki şekilde gelecektir.

CloudGate uygulamaları ve diğer konfigürasyonları ilerleyen yazılarda tekrar ele alınacaktır.

CloudGate hakkındaki soru ve sorunlarınız için Vitel uzman ekibi ile irtibata geçebilirsiniz.
